Funk Tonstudiotechnik AMX-V
Entdecken Sie den Funk Tonstudiotechnik AMX-V – ein präziser, aktiver Audiosignal-Umschalter für professionelle, analoge Stereoanwendungen.
Produktinformationen "Funk Tonstudiotechnik AMX-V"
Der AMX-V ist ein professioneller, aktiver Audiosignal-Umschalter und Pegelsteller für analoge Stereosignale in symmetrischer Schaltungstechnik.
Die AMX-V-Serie gehört, von der Signalreinheit her gesehen, zu den neutralsten und präzisesten aktiven Audio-Summierern / Routern / Monitorcontrollern auf dem Markt, mit unvergleichlichen sonischen Eigenschaften und techn. Daten dicht an den Grenzen des heute machbaren.
| Sicherheits- und Warnhinweise: | Die spezifischen Sicherheitshinweise für das Produkt sind in dessen Bedienungsanleitung aufgeführt. |
|---|
Funk Tonstudiotechnik
FUNK TONSTUDIOTECHNIK
GERMANY · 10318 BERLIN · BLOCKDAMMWEG 39-59 Tor 2
funk@funk-tonstudiotechnik.de
https://funk-tonstudiotechnik.de/
- max. Eingangspegel : + 24,5 dBu
- Eingangsimpedanz: 20 kΩ symmetrisch
- Gleichtaktunterdrückung sym. Eingänge 1 kHz/10 kHz : > 60 dB/60 dB (typ. ≥70 dB)
- max. Ausgangspegel: + 24,5 dBu an 10 kΩ,
- max. Ausgangslast sym. Ausgänge: + 24 dBu an 600 Ω / + 22 dBu an 300 Ω
- Ausgangsimpedanz: 25 Ω
- Symmetrie der Ausgangsspannung : ≥ 75 dB/1 kHz ≥ 75 dB/10 kHz
- Symmetrie der Ausgangsimpedanz : ≥ 70 dB/1 kHz ≥ 65 dB/10 kHz
- Frequenzgang: 10 Hz ...20 kHz < ± 0,01 dB 5 Hz...200 kHz < ± 0,1 dB
- Großsignalbandbreite: 160 kHz
- Phasengang absolut: 20 Hz ...20 kHz < ± 2,0°
- Phasengang relativ links < > rechts : 20 Hz ...20 kHz < ± 0,5°

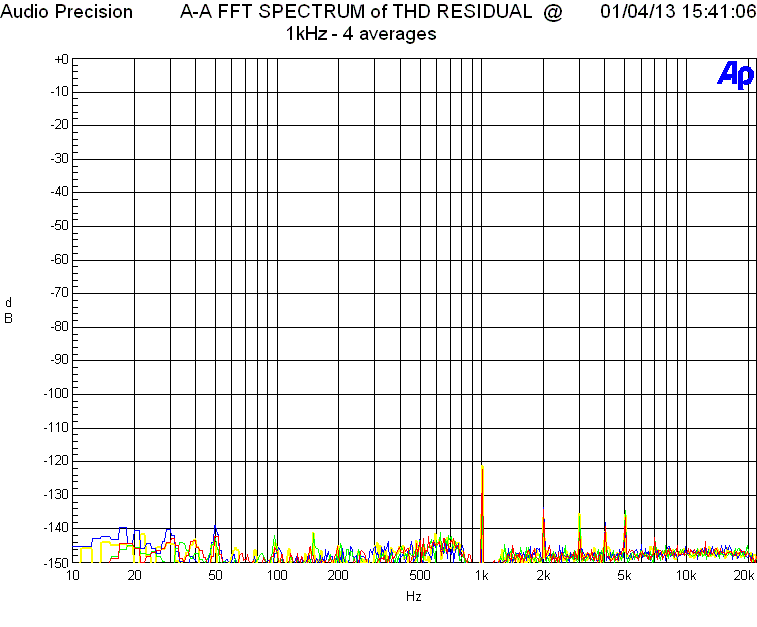

- THD nichtlineare Verzerrungen 1 kHz : <; 0,00007 % (+18 dBu < 0,00006 %) Bw 22 kHz
- THD nichtlineare Verzerrungen 10 kHz : < 0,00008 (+ 18 dBu < 0,0003) Bw 80 kHz
- THD+N nichtlineare Verzerrungen + Noise 1 kHz : 1 kHz ≤ 0,00036 % (+18 dBu < 0,00016 %) Bw 22 kHz
- THD+N nichtlineare Verzerrungen + Noise 10 kHz : < 0,0007 % (+18 dBu < 0,0004 %) Bw 80 kHz
- Differenztonverzerrungen d2 (IEC268) 10,5 kHz ∆f 1 kHz : < 0,00005 % (< 0,00005 %)
- Intermodulation 60 Hz/8 kHz 4:1 : < 0,00055 % (< 0,00055 %)
- Dynamische Intermodulation DIM100 f = 3,15 kHz / 15 kHz : < 0,0002% (< 0,00035 %)
- Übersprechdämpfung Eingang/Eingang: 1 kHz > 130 dB 10 kHz > 115 dB
- Übersprechdämpfung Matrix A < > Matrix B: 1 kHz > 128 dB 10 kHz > 112 dB
- Übersprechdämpfung links < > rechts: 1 kHz > 95 dB typ. > 100 dB
- Verstärkung Eingang > Ausgang: +0,0 dB (zusätzlich 0...+24 dB intern einstellbar)
- Verstärkungsabweichung Eingang / Eingang: < ± 0,02 dB typ. < 0,01 dB
- Fremdspannung am Ausgang unbewertet 20 Hz..22 kHz eff.: -103,0 dBu -109,0 dB (Ref. +6 dBu)
- Geräuschspannung am Ausgang bei A-Bewertung eff : -105,5 dBu -111,5 dB (Ref. +6 dBu)
- Geräuschspannung am Ausgang bewertet CCIR 4684 qp: -92,0 dBu -98,0 dB (Ref. +6 dBu)
- Fremdspannung MIX-Modus 2 / 4 / 6 / 8 Eingänge summiert. unbewertet : -100,5 / -97,8 / -96,1 / -95,0 dBu 20 Hz..20 kHz eff.
- Geräuschspannung MIX-Modus 2 / 4 / 6 / 8 Eingänge summiert bewertet : -103,0 / -100,5 / -98,8 / -97,6 dBu A-Bewertung
- Geräuschspannung MIX-Modus 2 / 4 / 6 / 8 Eingänge summiert bewertet : -89,4 / -86,6 / -85,0 / -83,7 dBu CCIR 4684 qp
- Dynamik : 127,5 dB unbewertet 20 Hz…22 kHz eff. 130,0 dB A-Bewertung eff.
- Schaltschwelle Clip-Anzeige : + 24,0 dBu Stromversorgung : 90...260V / 45..400 Hz
- Leistungsaufnahme typ.: 6,5 W, max. 12 W Schutzklasse : 1
- Abmessungen Hauptgerät :19 Zoll/1HE 483 x 44 x 250mm Gewicht: 3,5 kg
