Funk Tonstudiotechnik SMX-V2

Entdecken Sie den Funk Tonstudiotechnik SMX-V2: 6-Kanal Surround-Router mit Mute- und Pegelkorrektur für höchste Tonqualität und präzise Überspielung.

2.239,00 €*

Preise inkl. MwSt. zzgl. Versandkosten

Hersteller: Funk Tonstudiotechnik

Vorteile

Surroundquellenerweiterung um bis zu 6 Signalquellen
Stereosignale über Surroundlautsprecher wiedergeben
Umschaltung von 4-Kanal-Signalen auf Surroundboxen
Signalverteilung auf 6 alternative Empfänger
Symmetrierung unsymmetrischer Signale
Asymmetrierung von symmetrischen Signalen
vollsymmetrische, separate Fein-Pegelkorrektur 6-kanalig
symmetrische Einschleiffunktion 6-kanalig
Mute –Funktion für jeden einzelnen Kanal
Passiv- und Aktivausgänge parallel

Produktinformationen "Funk Tonstudiotechnik SMX-V2"

6-Kanal Surround-Router, max. 6 Surround-Quellen + Einschleiffunkion + Mute und Pegelkorrektur

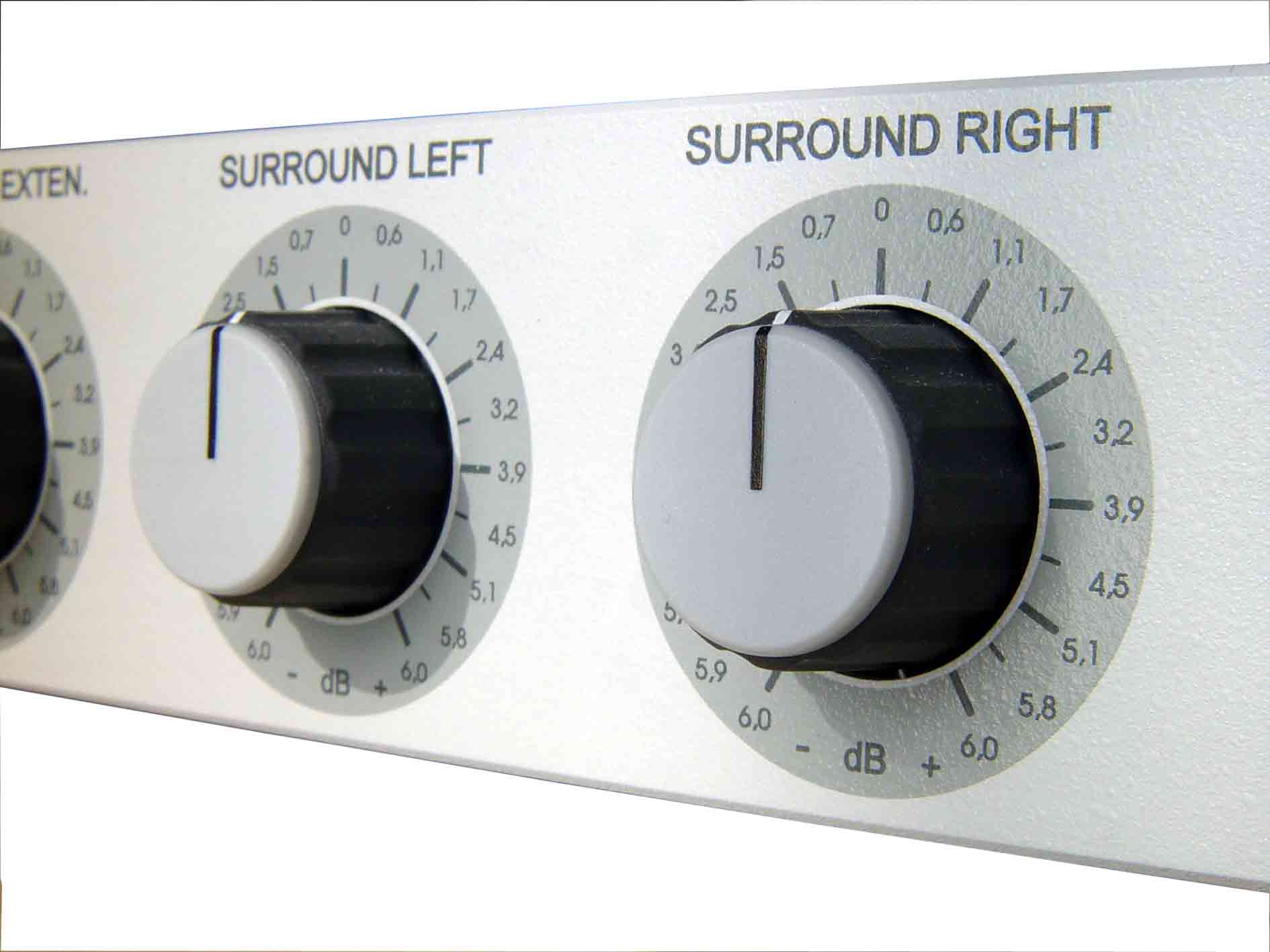

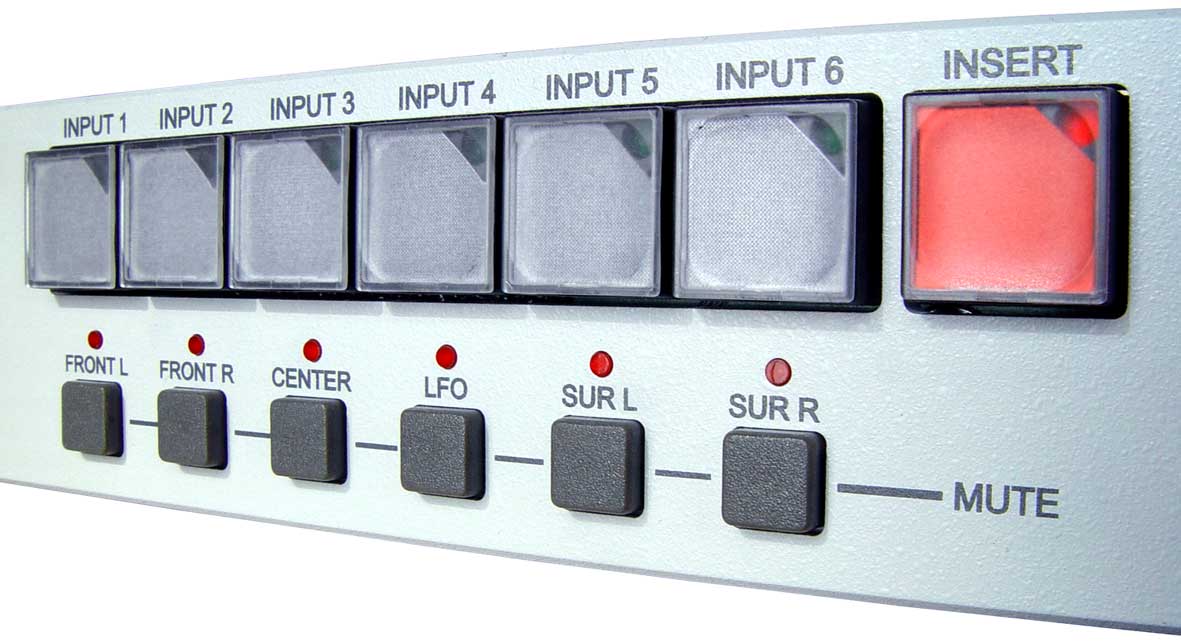

Der SMX-V2-ROUTER ist ein professioneller analoger Verstärker für Surroundanwendungen bei höchsten Ansprüchen an Tonqualität und Präzision. Er dient zur Erweiterung bestehender Mehrkanal-Abhöranlagen auf bis zu 6 verschiedene 6-Kanal-Surround-Quellen, welche sich per Tastendruck anwählen lassen. Dabei arbeitet die Eingangssektion als Relaismatrix. Der Ausgang jedes Kanals lässt sich über ein gerastertes Poti im Bereich +/- 6dB auch während einer Überspielung feinjustieren. Es entstehen keine Regler- oder Schaltgeräusche. Jeder Kanal kann separat durch Tastendruck stumm geschaltet werden.

Eingangsverstärkertyp: Instrumentenverstärker, transformatorlos
Max. Eingangspegel: +24,8 dBu (THD < 0,01 %)
Eingangsimpedanz: 4 MΩ symmetrisch, 2 MΩ asymmetrisch
Gleichtaktunterdrückung sym. Eingänge (CMRR): > 110 dB / 1 kHz, > 110 dB / 10 kHz
Ausgangsverstärkertyp: Elektronisch servo-symmetriert, transformatorlos
Max. Ausgangspegel: +24,8 dBu an 10 kΩ sym., +24 dBu an 600 Ω
Ausgangsimpedanz: 25 Ω
Symmetrie der Ausgangsspannung: > 80 dB / 1 kHz, > 75 dB / 10 kHz
Symmetrie der Ausgangsimpedanz: > 75 dB / 1 kHz, > 70 dB / 10 kHz (bezogen auf 600 Ω Impedanz)
Frequenzgang: 20 Hz ... 20 kHz < ± 0,01 dB, 2 Hz ... 100 kHz < ± 0,05 dB
Großsignalbandbreite: 1 Hz ... 100 kHz < ± 0,1 dB
Phasengang absolut: 15 Hz ... 20 kHz < ± 0,7° (RL = 10 kΩ)
Phasengang relativ links-rechts: 15 Hz ... 20 kHz < ± 0,1° (RL = 10 kΩ)
THD nichtlineare Verzerrungen k2..k9: 1 kHz < 0,00004 % (-128 dB), 1 kHz +18 dBu < 0,0001 % (-120 dB)
THD+N nichtlineare Verzerrungen + Rauschen +6 dBu: 1 kHz < 0,00024 % (-112,5 dB), 10 kHz < 0,0005 % (-106 dB)
THD+N nichtlineare Verzerrungen + Rauschen +18 dBu: 1 kHz < 0,00016 % (-117 dB), 10 kHz < 0,00035 % (-110 dB)
Differenztonverzerrungen 10,5 kHz Differenzfreq. 1 kHz: < 0,00005 % (< 0,0002 %)
Intermodulation 60 Hz / 8 kHz, 4:1: < 0,0008 % (< 0,005 %)
Übersprechdämpfung Kanal / Kanal: 1 kHz > 128 dB, 10 kHz > 120 dB
Übersprechdämpfung Quelle / Quelle: 1 kHz > 135 dB, 10 kHz > 125 dB
Verstärkungsabweichung Kanal / Kanal: < ± 0,05 dB bei Mittelstellung der Verstärkungsregler
Verstärkungsabweichung Quelle / Quelle (typ.): < ± 0,02 dB
Pegelsteller Regelbereich: -6,0 dB ... +6,0 dB
Pegelsteller Gleichlauf Kanal / Kanal: < ± 0,2 dB (typ.)
Dämpfung Kanal-Mute-Schalter: 140 dB (20 Hz ... 20 kHz)
Geräuschspannung bewertet CCIR 468-3 1k wtd qp: -95,7 dBu -101,7 dB (Ref. +6 dBu)
Fremdspannung bewertet A-Filter RMS: -109,5 dBu -115,5 dB (Ref. +6 dBu)
Fremdspannung unbewertet RMS: -106,8 dBu (20 Hz ... 20 kHz) -112,8 dB (Ref. +6 dBu)
Dynamik: 131 dB CCIR RMS (20 Hz ... 22 kHz), 134 dB A-Bewertung
Max. kapazitive Belastung: 20 nF
Stromversorgung: 90 ... 245 V / 50 ... 400 Hz (integriertes Softstart-Weitbereichs-Präzisions-Schaltnetzteil)
Leistungsaufnahme: 9 W typ., max. 15 W
Ferneinschaltung: Ja, über Schließerkontakt (Option)
Schutzklasse: 1
Abmessungen: 19 Zoll / 1 HE 483 x 44 x 250 mm, Gewicht: 3,4 kg, Gehäuse/Front: RAL 7035
