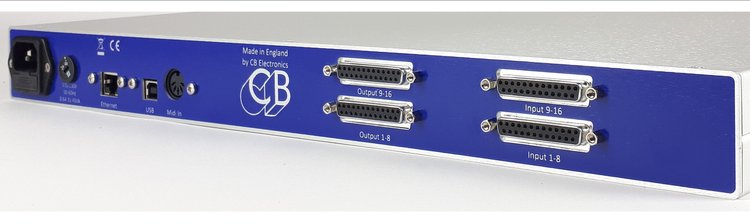

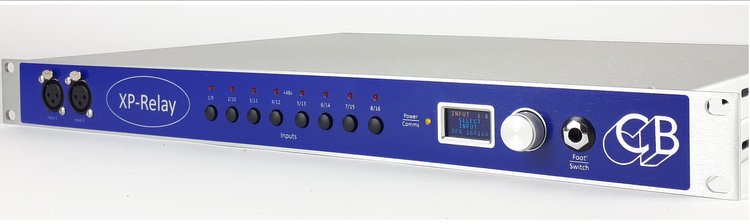

CB Electronics XP-RELAY 8 Input x 8 Output

XPatch ist als Ersatz für ein physisches Patchfeld konzipiert, die elektronischen Versionen können jedoch Phantom nicht übertreffen. Es ist möglich, ein kleineres, digital gesteuertes Patchfeld mithilfe von Relais zu implementieren. Die neue XP-Relay-Reihe ist für diesen Markt konzipiert und wird in vier Größen erhältlich sein. Alle Einheiten sind in einem 1U-Rack-Montagegehäuse untergebracht und verfügen über ein lineares 48-V-Netzteil mit fernsteuerbarer Phantomschaltung an jedem Eingang. Eine Konfigurationseinstellung aktiviert/deaktiviert das Phantom an jedem Eingang vollständig. Wenn Phantom ausgeschaltet ist, besteht eine direkte Verbindung zwischen Eingang und Ausgang. Wenn Phantom aktiviert ist, befindet sich zwischen Eingang und Ausgang ein Sperrkondensator, um die 48 V zu isolieren. Bis zu 4 XPatch- oder XP-Relay-Einheiten können mit der XPatch4-Software gesteuert werden. Dadurch können die Einheiten auf verschiedene Weise kombiniert werden, einschließlich der Verwendung von zwei Einheiten als Stereopaare. So können beispielsweise zwei XP-Relay 16x16 als einzelnes Stereo-Patchpanel auf 16x16-Relaisbasis gesteuert werden. Das XP-Relay ist für die Umschaltung zwischen Mikrofonen und Mikrofonverstärkern oder für die passive Umschaltung in einer Mastering-Kette konzipiert.

XPatch oder XP-Relay?
Wir stellen sowohl Solid-State- als auch Relay-basierte Patchbays her und werden häufig genau diese Frage gefragt. Es gibt jedoch keine allgemeingültig richtige Antwort – die Wahl hängt von Ihrer Anwendung ab. Beide Systeme bieten Vorteile gegenüber traditionellen Patchbays: versiegelte/solid-state-Kontakte, digitale Speicherbarkeit und einfache Routing-Änderungen.
Beide nutzen die XPatch4-App zur digitalen Speicherung des analogen Routings und können kombiniert eingesetzt werden, um die Vorteile beider Systeme auszuschöpfen.

XP-Relay

• Keine Elektronik im Signalweg
• Unbegrenzter Headroom
• Mikrofon-Routing möglich
• Phantom-Power-Durchleitung
• Audio-Schaltung über versiegelte Telekom-Relais
• Nicht verwendete Ausgänge werden stummgeschaltet
• Erhältlich als 16 x 16, 32 x 32 oder 64 x 64

XPatch

• Einzigartige 0,25-dB-Auflösung, Gain-Regelung von –96 dB bis +22 dB an jeder Stelle des Signalwegs
• Gain-Regelung ermöglicht Stummschaltung unbenutzter Ausgänge
• Gain-Regelung erlaubt das Mischen von symmetrischen mit unsymmetrischen Signalen, Line-Level mit Instrument-Level
• Pufferung zwischen verbundenen Geräten
• Mehrfach-Multing ohne Belastung der Quelle
• Solid-State-Audio-Schaltung
• Erhältlich als 32 x 32, 64 x 64 oder 96 x 96
• Exklusive XPatch-App-Features – siehe XPatch-App-Webseite

Fazit

Wie wir gesehen haben, hängt die Entscheidung zwischen XPatch und XP-Relay letztlich von den spezifischen Anforderungen Ihres Studios ab – doch das Wichtigste ist der fundamentale Paradigmenwechsel, den beide Lösungen darstellen.
Beide Systeme bieten den enormen Vorteil der digitalen Speicherbarkeit Ihres rein analogen Routings, überwinden die Einschränkungen klassischer Patchbays dank versiegelter, langlebiger Kontakte und ermöglichen eine mühelose Konfiguration über die XPatch4-App.

• Wenn absolute Signaltransparenz und Mikrofon-Routing (inkl. Phantomspannung) oberste Priorität haben, ist das XP-Relay die richtige Wahl – dank seines signalweg-reinen Designs ohne Elektronik.
• Wenn Ihr Workflow präzise Gain-Kontrolle in jeder Verbindung, das nahtlose Mischen unterschiedlicher Signalpegel (z. B. Line- und Instrument-Level) sowie fortschrittliche Puffer-/Multing-Funktionen erfordert, ist XPatch die unübertroffene Solid-State-Lösung.
